重要提示:

使用最新版本的Blender 3D (Blender 2.79a等)在游戏引擎中创建动画纹理存在问题



本教程基于Joel Gomes da Silva在YouTube上发表的文章

1.渲染引擎: Blender游戏

Info menu >> Engine box >> Blender Game

注意:有些菜单只有在Blender游戏渲染引擎被选中时才可用。

2. 窗口阴影:纹理

3D View menu >> Viewport Shading box >> Texture

注意:纹理视窗阴影渲染你添加的纹理的游戏对象

3. 材料阴影: GLSL

Properties menu >> Render button >> Shading tab >> GLSL button

4. GLSL 设置
Enable: Lights
Enable: Shaders
Enable: Shadows
Enable: Environment Lighting
Enable: Ramps
Enable: Nodes
Enable: Extra Textures

注意:只有当渲染引擎:Blender游戏被选中时，才会出现GLSL设置

5. 使用UV/图像编辑器打开动画纹理
UV/Image Editor menu >> Open

注意:动画纹理是一系列的延时帧，它们被连接在一起形成一个图像。

png有10个延时帧。2行，5列。如果我想的话，我可以有更多的行和/或列。或更少。

注意:我使用了一个名为Animate_CandleFlame.png的动画纹理

6.添加一个平面
3D View menu >> Add >> Mesh >> Plane
注意:在本教程中，将在飞机上创建一个蜡烛火焰动画

7. 在平面上添加UV贴图

Properties menu >> Object Data
UV Maps >> Plus (+) button

注意:UV贴图保存纹理和法线贴图在游戏对象上的位置
在添加图像之后，将使用这个UV贴图将它映射到游戏对象

8. 给UV贴图一个惟一的名称
Properties menu >> Object Data
UV Maps >> Name: Flame_UV

注意:突出显示名称并双击以重命名

9.添加材质
Properties menu >> Material >> New

10.给材料起一个唯一的名字
Properties menu >> Material

Material List >> Name: Flame_Mat

11. 可选:设置为无阴影

Properties menu >> Material >> Shading

Enable Shadeless box

注意:因为这是蜡烛火焰，我们不希望它对其他光源发生反应

12. 可选:使黑色在图像透明

Properties menu >> Material >> Game Settings
Alpha Blend: Add

注意:虽然Animate_CandleFlame.PNG没有alpha通道，但是它有一个黑色背景
Alpha Blend: Add将使图像中的所有黑色(不仅仅是黑色背景)都透明

13.为材质添加纹理通道
Properties menu >> Texture

Select an empty Texture Channel >> New

14. 给纹理通道一个唯一的名字

Properties menu >> Texture >> Flame_Tex

15. 纹理类型:图像或电影

Properties menu >> Texture >> Type >> Image or Movie


16. 从图像列表中选择动画纹理

Properties menu >> Texture >> Image >> Image List

注意:动画纹理必须打开/载入UV/图像编辑器，否则动画将无法工作

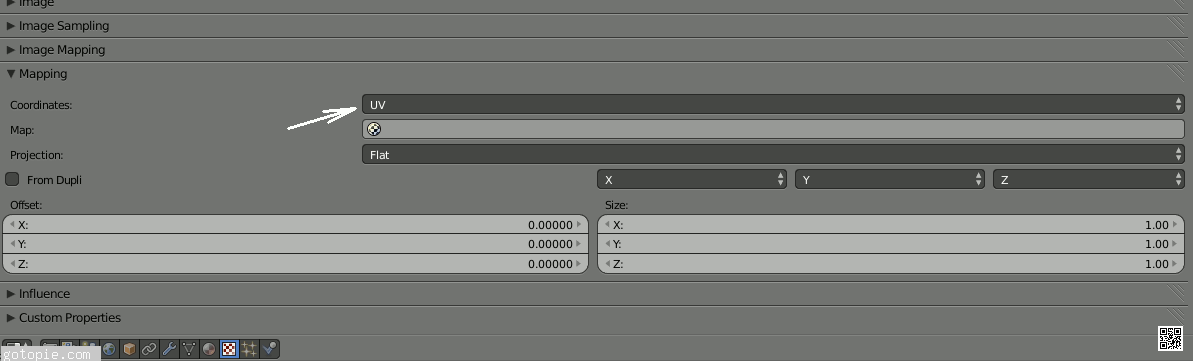

17.映射坐标: UV

Properties menu >> Texture >> Mapping >> Coordinates: UV



18.UV贴图: Flame_UV
Properties menu >> Texture >> Mapping >> Map

UV Map List >> Flame_UV

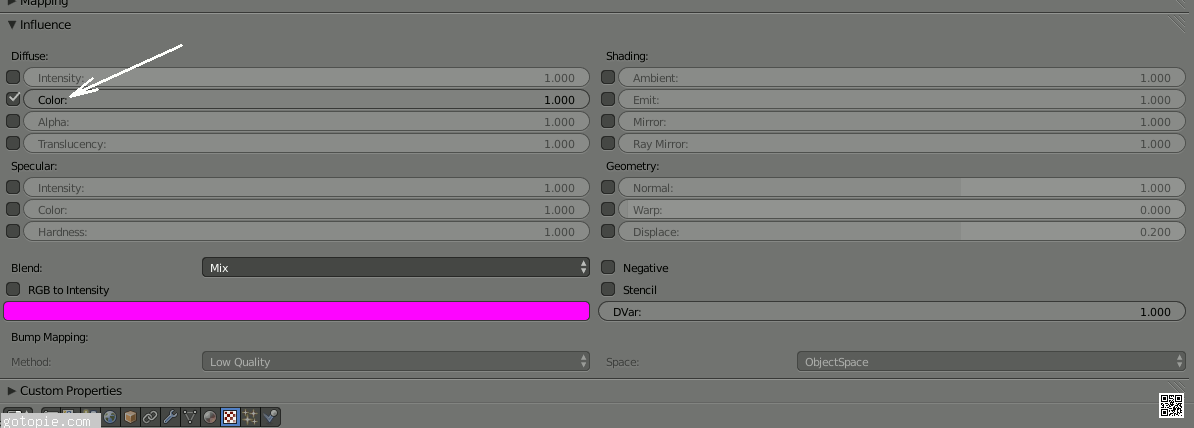

19.影响:漫射颜色
Properties menu >> Texture >> Influence
Diffuse: Color 1.0



20.混合: Mix
Properties menu >> Texture >> Influence
Blend: Mix

21. 选择平面:

Edit Mode >> Select All Vertices
3D View >> Select Plane
3D View menu >> Mode box >> Edit Mode
3D View menu >> Select >> Select/Deselect All

注意:编辑模式将允许我们使用UV/图像编辑器来选择我们想要使用的UV贴图，以UV展开平面

22. 选择Animate_CandleFlame.png和Flame_UV来打开UV
UV/Image Editor menu >> Select >> Select/Deselect All
UV/Image Editor menu >> Image List >> Animate_CandleFlame.png
UV/Image Editor menu >> Active UV Map >> Flame_UV
注意:我们正在动画的图像是10帧图像连接在一起。它由2行5列组成
UV将平面映射到整个图像。所有10个帧。不仅仅是第一个
根据需要旋转

23.UV展开平面
3D View menu >> Mesh >> UV Unwrap >> Reset
注意:你可以使用任何你想要的UV展开方法

24. UV/图像编辑器的属性
UV/Image Editor >> View >> Properties

25. 选择UV坐标
UV/Image Editor >> Properties >> Game Properties >> Mapping UV Coordinates


26.使Tiles复选框
UV/Image Editor >> Properties >> Game Properties

Tiles checkbox


27. 设置tiles的X和Y
UV/Image Editor >> Properties >> Game Properties >> Tiles
X: 5
Y: 2
注意:png有10个失效帧
这10帧包括2行(Y:2)和5列(X:5)

28. 动画复选框有效
UV/Image Editor >> Properties >> Game Properties

Animated checkbox


29. 动画设置
UV/Image Editor >> Properties >> Game Properties >> Animated
Start: 0
End: 9
Speed: 15
注意:动画由10帧组成
第一个坐标系是坐标系0
最后一帧是坐标系9

30. 启动游戏引擎
3D View >> Plane >> Object Mode

Info menu >> Game >> Start Game Engine
